UVBalancer单双面动平衡仪

UVBalancer现场动平衡仪

UVBalancer现场动平衡仪实现双面动平衡校正

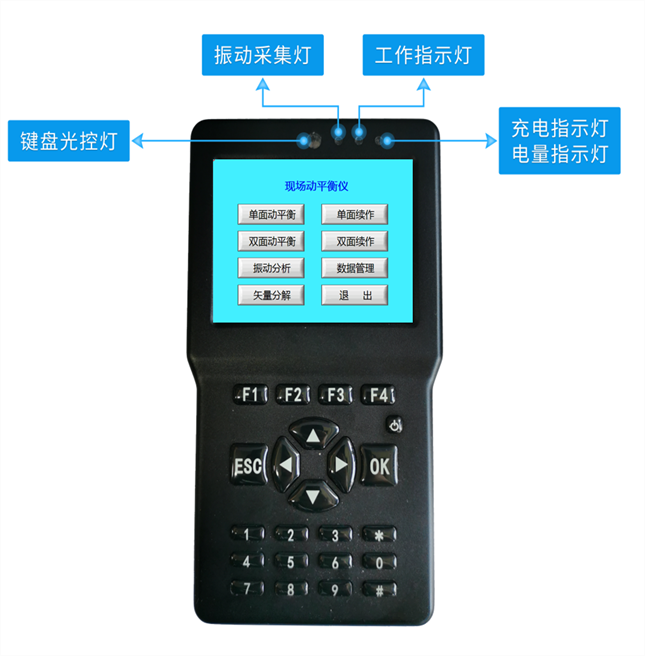

系统构成： 一体化便携式设计，由ARM9型电脑和振动处理专用采集板构成

一．功能与技术指标

1.具有单面、双面平衡能力，可适合不同种类转子的现场平衡。

2.向导式动平衡功能：软件根据测量数据快速解算出配重质量及其角度，提供了完善的向导式动平衡功能，操作者只要按向导进行就可以轻松完成动平衡校正。

3.可以从已保存的未完成动平衡过程继续进行动平衡

4.利用现场原有安装条件，开停机2～3次；

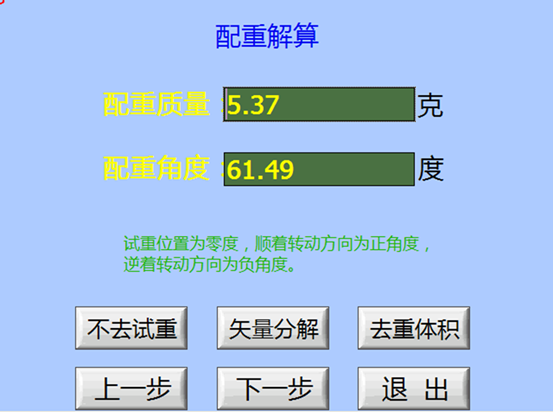

5.矢量分解：对解算出的平衡质量进行合理的矢量分解，以满足现场安装的客观要求。
6.平衡方法：试重法和影响系数法；

7.试重估算：根据输入的转子资料自动估算出合理的动平衡试重质量，并可给出动平衡效果的结论。

8.平衡报表生成及输出；

9.转速测量范围：30～20000r/min，精度万分之一，分辨率：0.1转/分

10．一次平衡可使不平衡量减少80%以上

11．振动烈度精度3％

12. 平衡等级，可以达到G0.4

二．硬件基本参数

操作系统：WINCE

存储容量：512M

液晶显示：3.5寸真彩液晶屏，640×480象素

触摸屏：全屏幕触摸操作
通讯：USB接口
电源：外接电源及锂电池供电，适用电池时工作时间大于6小时
工作温度范围：(-10～50)℃
湿度：95% RH非冷凝

三．硬件采集板技术参数

振动采集通道数: UVbalancer可配置为单通道，或双通道，另外配置1个转速通道；

各振动通道绝对独立的信号处理，确保各通道信号的独立性，杜绝通道间干扰；

硬件多通道同时采样保持，确保多通道振动信号的绝对同相位；

硬件程控增益放大器，放大倍数1、2、4、8、16、32、64、128、256自动调节，有效地提高了信号的信噪比；

硬件多重信号滤波，最大限度的灵活的获得目标信号。

包括：低通滤波: 600Hz到15K分段可调

  高通滤波: 0.1Hz、10Hz、400Hz、1KHz

    抗混滤波: 硬件自动调节

硬件积分处理，可以获得振动加速度、速度、位移三种信号

高精度的AD转换器：14位A/D，300K

系统频率分析范围：0.1Hz—100KHz

电 源: 交／直流供电

振动参数：

仪器频响范围：0.1~ 15 KHz

测量范围：加速度  0.1～199.9m/s2(单峰值) （5～10KHz） 分辨率：0.01 m/s2

       速度   0.1～199.9mm/s(有效值) （5～1KHz）  分辨率：0.01 mm/s

       位移  0.001～1.999mm(峰峰值)  （5～1KHz）， 分辨率：0.01 um

振动分析与频谱分析
          频谱种类：幅值谱；

    谱线数：400,800, 1600，3200；

    时域采样：1024, 2048, 4096, 8192；

          可自动计算1/2, 1,2,3倍频；

单面动平衡三步完成

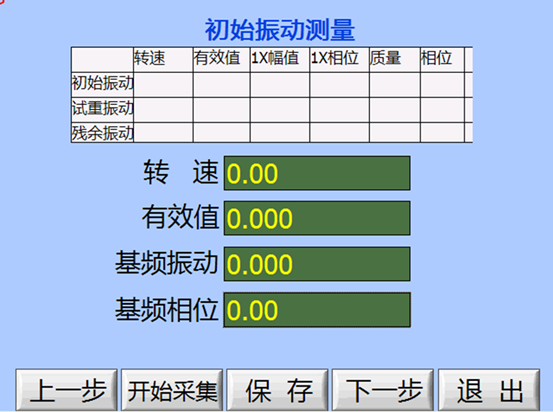

初始振动采集

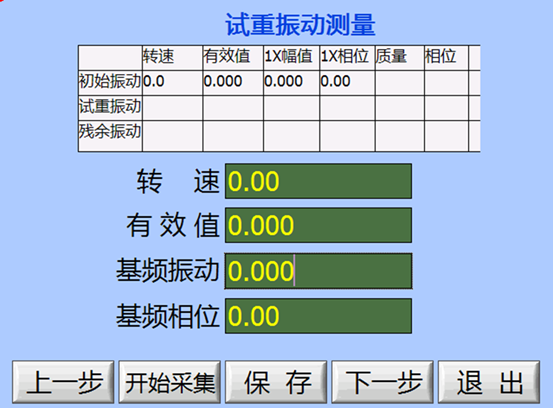

试重振动采集

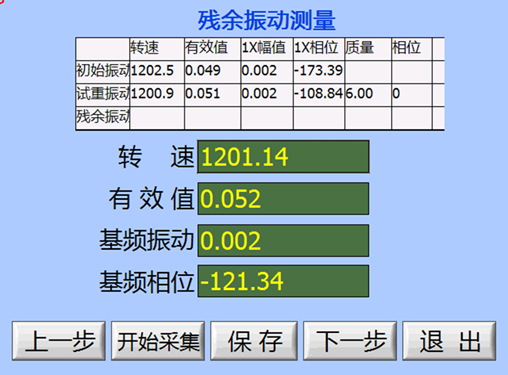

添加配重复测

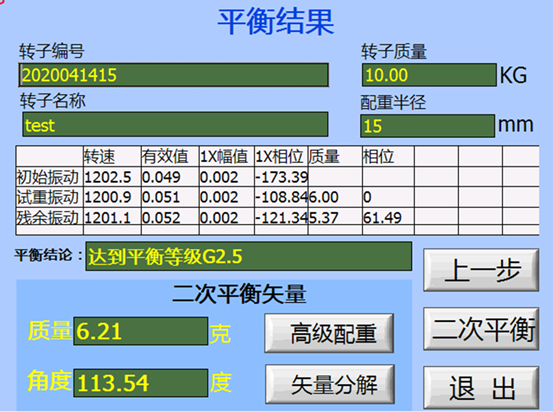

平衡结果

可根据需要选择二次精平衡
