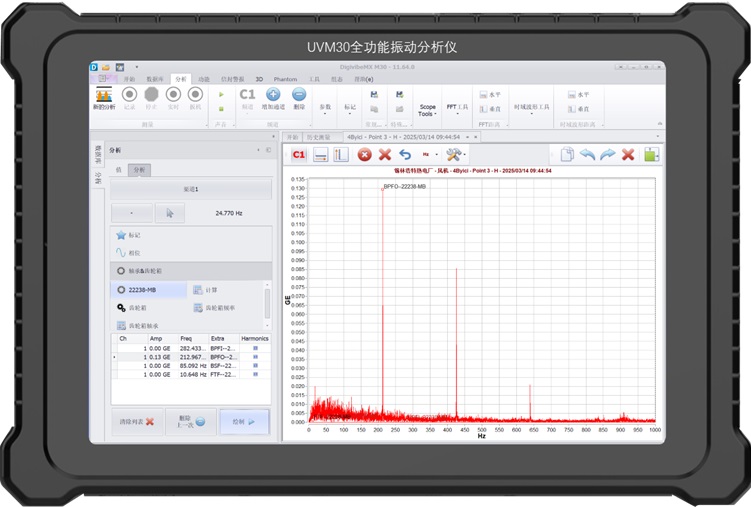

UVM30全功能振动分析仪

UVM30全功能振动分析仪简介

UVM30 是一款便携式全功能振动分析与动平衡测试系统，是市场上最为完备、可靠、创新性产品，操作便捷，分析快捷，轻松实现状态分析与动平衡数据采集、测试、存储、分析，极大的提高工作效率；

UVM30是一款理想且强大的测试及分析工具。是市面上功能最先进的机械状态分析及现场动平衡仪。它创造性的将高级振动分析模块和高精度动平衡模块完美的结合在一起。通过其直观的界面，功能强大的分析软件，您可以进行简单的振动分析，也可以使用复杂的3D ODS振动模拟；

UVM30多功能振动分析模块

路径巡检数据采集

时域波形分析

快速傅立叶变换（FFT）

3D瀑布图

色彩光谱图

振动值警报

包络警报

轴承数据库分析（约100000组）

趋势分析及统计

敲击测试

 相位分析

波德图/启停机测试

频响函数FRR测试

轴心轨迹

三维瀑布图

自动报告

3D ODS模拟

可选4通道振动数据分析

可选无线单轴，三轴传感器

UVM30单双面现场动平衡模块

单双面动平衡

平衡转速60-300000RPM

极坐标图

向导式平衡

时域波形分析

频谱分析

内置平衡计算器

试重质量估算

连续现场平衡

精平衡

自动去重钻孔计算

配重平板尺寸计算

矢量合成

矢量分解

向导式报告

可选无线平衡

UVM30已成为市场上最为完备、可靠、创新性产品，该产品广泛应用于引风机，送风机，测功机，机床，CNC主轴，电机，磨煤机，水泵，齿轮箱，冷却塔风扇等振动分析，故障诊断及现场动平衡工作；

四通道振动频谱分析

轴承故障诊断

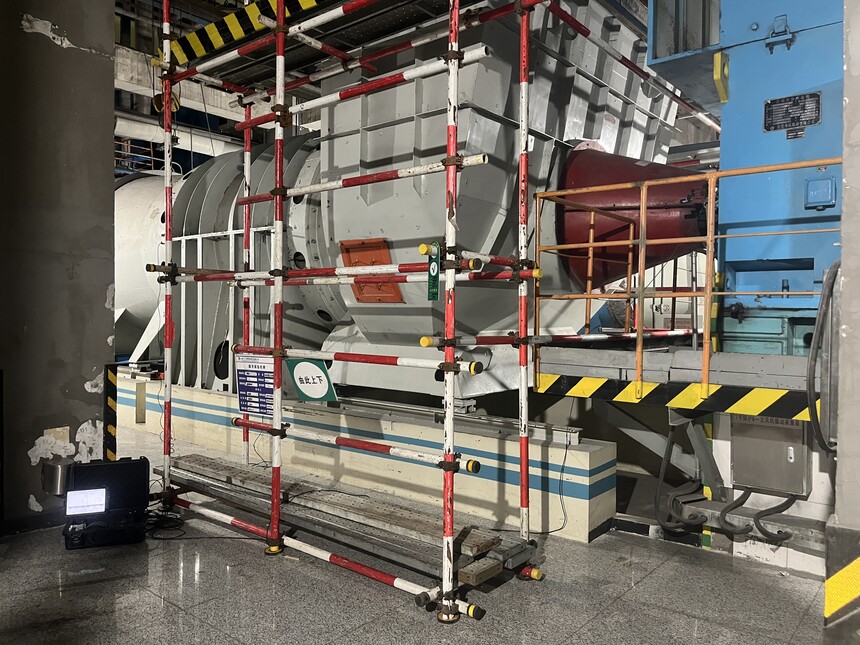

离心风机-光大环保

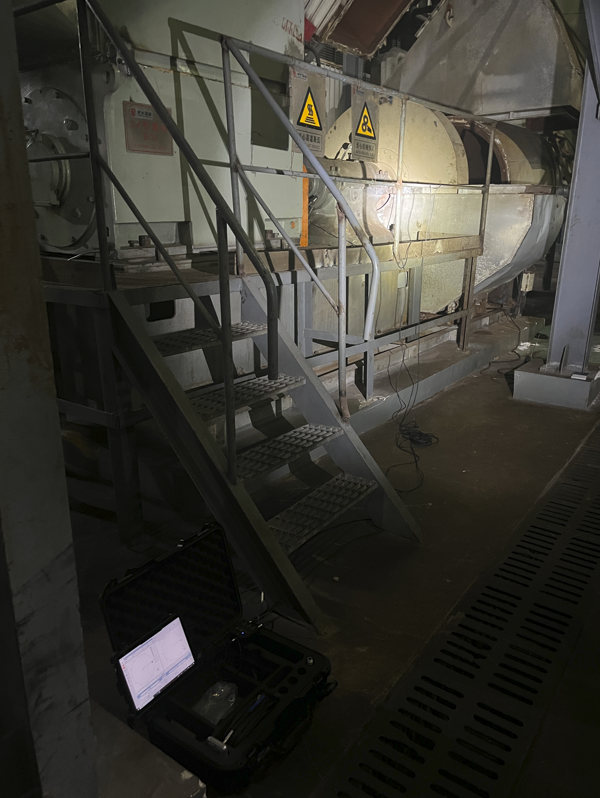

一次风机-沈鼓

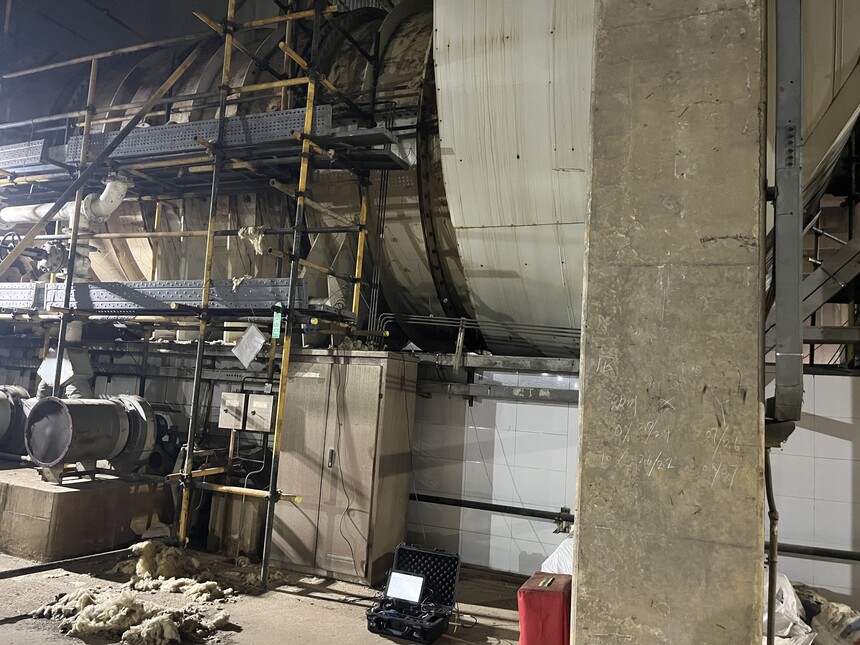

引风机-成都风机厂

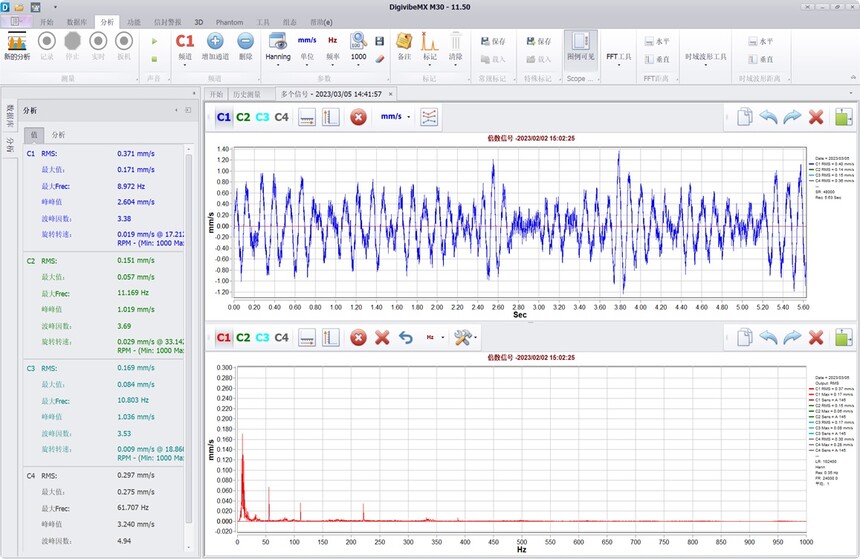

在对现场设备准备进行动平衡校正时，工程师首先需要对设备进行振动分析，通过时域波形和频谱，分析设备振动频率特性，判断设备是否存在不平衡特性，以数据分析为依据，在确定振动原因是不平衡故障后，再实施现场动平衡校正工作，事半功倍

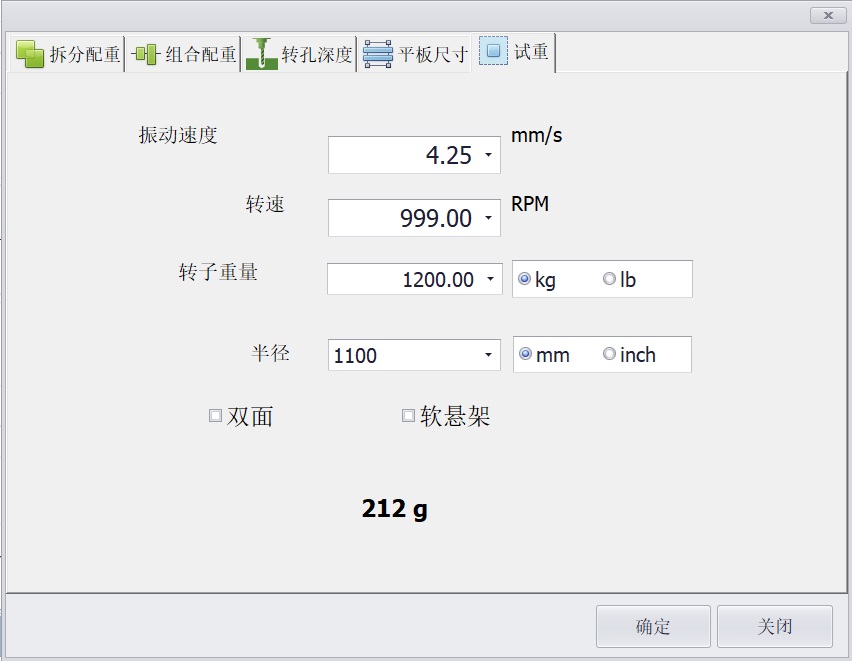

试重估算：在进行试重振动测试前，当对转子试重重量不确定时，可以使用试重估算功能，输入转子预估重量，配重半径，当前转速及振动值可以进行试重估算：

添加完配重质量后，进入残余振动测试，在残余振动测试界面亦支持双面异同点位质量分解，在窗口底部出现精平衡数据，工程师可根据需要进行精平衡校正，同时可一键查看平衡完成后的波形及频谱，用于分析及振动值验收：
